Замер и монтаж напольного люка в подвал: инструкция

Настоятельно рекомендуем! Устанавливать напольный люк до укладки финишного покрытия пола. Это позволит избежать дополнительных запилов в зоне петель и начать укладку плитки, ламината или другого материала от крышки люка, следуя инструкции по монтажу.

При наличии системы тёплого пола не подводите его к проёму ближе чем на 100 мм, чтобы не повредить нагревательные элементы во время установки люка.

Важная информация о размерах

При работе с нашим производством обратите внимание: первой величиной в обозначении размера указывается сторона, на которой расположены петли.

Например: люк в подвал 600×800 мм — петли находятся на стороне 600 мм.

Размер 600×800 мм — это посадочный размер люка в погреб. В названиях товаров на сайте и при общении с нашими специалистами он указывается в миллиметрах.

Посадочный размер — это габарит той части рамы, которая вкладывается в проём пола. Для качественного и простого монтажа рекомендуем подготавливать проём на 10 мм больше посадочного размера люка, чтобы конструкция входила без усилий.

Как правильно замерить проём под напольный люк

Чтобы подобрать напольный люк в погреб подходящего размера, достаточно знать две основные величины:

• Длина проёма;
• Ширина проёма.

Приложите рулетку к краю стенки проёма и измерьте расстояние до противоположного края по каждой из сторон. Полученные значения станут основными параметрами при подборе люка.

Важно понимать, что противоположные стороны проёма не всегда равны (возможны неравные диагонали). В таких случаях всегда ориентируйтесь на наименьшие размеры.

Напоминаем: рекомендуемый размер проёма должен превышать посадочный размер люка на 10 мм.

Допускается разница между величиной проёма в полу и посадочным размером напольного люка до 50 мм.

Например: размер проёма 650×650 мм. В такой проём допускается установка напольного люка с посадочным размером 600×600 мм.

При замерах и подготовке проёма учитывайте, что рама люка в стандартном исполнении выполнена из уголка 40×40 мм, в котором предусмотрены монтажные отверстия для крепления к основанию пола.

Если проём вплотную прилегает к одной или нескольким стенам — рекомендуем обратиться к нашим специалистам за консультацией.

Мы готовы упростить сотрудничество и исключить неточности при работе с каждым клиентом. Для этого мы можем взять на себя ответственность за точность замеров проёма под напольный люк в подвал. Достаточно отправить нам фотографии существующего проёма с приложенной по периметру рулеткой (ширина/длина). После этого мы предоставим профессиональную консультацию и подберём оптимальное изделие. Свяжитесь с нами удобным способом.

Монтаж напольного люка: правила безопасности

• ✅ Храните ключ-ручку в недоступном для детей месте;
• ✅ Используйте средства индивидуальной защиты во время подготовки проёма и монтажа;
• ✅ Перед началом монтажа убедитесь, что люк свободно входит в проём;
• ⛔ Не ходите по крышке люка до её отделки напольным покрытием;
• ⛔ Не подвергайте конструкцию ударным воздействиям и неравномерным экстремальным нагрузкам;
• ⛔ Не пытайтесь сжимать газовые амортизаторы вручную.

Установка люка в проём

1. Отсоедините газовые амортизаторы.
2. Вложите люк в проём.
3. Нанесите разметку по периметру проёма по внешнему краю рамы.
4. Извлеките люк из проёма.
5. Сделайте в полу выборку глубиной 4 мм по намеченной линии вокруг проёма.
6. Вложите люк в проём.

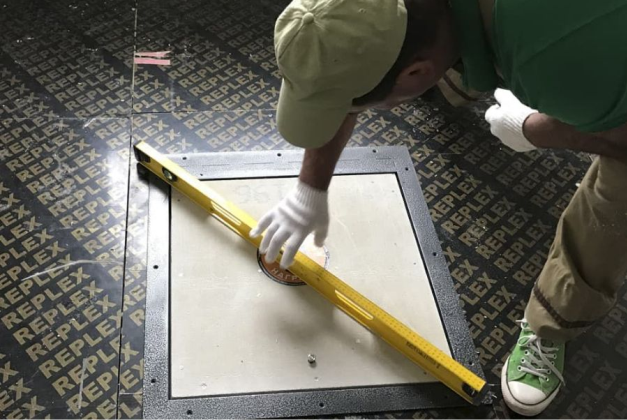

7. Установите люк без вертикальных и горизонтальных отклонений, вровень с чистовой стяжкой пола.
8. Надёжно зафиксируйте раму крепежом через монтажные отверстия так, чтобы головка крепежа не выступала над поверхностью рамы более чем на 2 мм.
9. Откройте люк и установите газовые амортизаторы штоками вниз.

Укладка твёрдого напольного покрытия (плитка, ламинат, керамогранит и др.)

1. Установите газовые амортизаторы штоками вниз.
2. Обработайте поверхность крышки и рамы люка бетоноконтактом.
3. Со стороны петли на створку люка наклейте плитку/ламинат со спиленным под 45° краем, перекрыв технологический зазор в петельной части.
4. С пола подведите плитку/ламинат на расстояние от 1,5 до 4 мм к уже приклеенной на крышку плитке.
5. Попробуйте открыть и закрыть створку люка.
6. Регулируя положение плитки/ламината на полу, выставьте оптимальный шов так, чтобы края не касались друг друга.
7. Повторите действия с каждой плиткой/ламинатом, прилегающей к петельной части люка.
8. Уложите плитку/ламинат на всю площадь створки.
9. Перед укладкой плитки/ламината над защёлкой просверлите отверстие под стержень ключа диаметром 12 мм.

Укладка мягкого напольного покрытия (линолеум, ковролин, кварцвинил и др.)

1. Закрепите лист фанеры, ОСБ или ДСП на крышке люка по инструкции, описанной выше.
2. Перекройте раму люка аналогичным материалом (фанера/ОСБ/ДСП).
3. Установите люк без вертикальных и горизонтальных отклонений вровень с предчистовой отделкой пола.
4. Надёжно зафиксируйте раму крепежом через монтажные отверстия.
5. Наклейте финишное напольное покрытие на смонтированный лист материала.
6. Вырежьте над защёлкой отверстие под стержень ключа диаметром 12 мм.

Завершение монтажа

• Очистите зазор между рамой и створкой от клеевых остатков, чтобы предотвратить их склеивание.
• Заполните все пустоты между рамой и стенкой проёма герметиком или монтажной пеной.
• Оставьте люк в закрытом положении до полного застывания клея (продолжительность зависит от марки и указана на упаковке).

Уход и профилактический осмотр

• Раз в месяц открывайте люк, чтобы газовые упоры распрямились и смазались изнутри.
• Раз в 6 месяцев смазывайте защёлку и петли.

Схемы крепления

Схема крепления напольного люка для погреба с рамой из стального уголка.

Схема крепления напольного люка для погреба с рамой из стальной профильной трубы.
